• HS-150滑閥式真空泵

    • 產品詳情

    ▲ 概述

    ?滑閥式真空泵是一種容積式機械真空泵，是抽除密封容器中氣體而獲得真空的主要真空獲得設備之一。

    ?本公司生產的滑閥式真空泵工作時用機械泵油潤滑和密封，主要用于抽除清潔空氣和對油不起化學反應的氣體；利用氣鎮閥裝置也可抽除含有少量可凝性蒸汽氣體；如用于抽除對金屬有腐蝕、含有大量水份和含有顆粒塵埃的氣體，應分別加附加裝置；不適于抽除含氧過高、有爆炸性的氣體；不能用于把氣體自一容器抽至另一容器（即作輸送泵用）。

    ?滑閥式真空泵抽氣速率穩定，工作壓力范圍寬是其主要特點。目前我司生產的滑閥式真空泵型號為：H-150、HS-150以及HS-150F，其幾何抽氣速率均為152L/S，極限分壓力低于1Pa，極限全壓力小于6.5Pa（相對濕度小于80%），最大工作壓力為大氣壓即直排大氣。因此以上型號滑閥式真空泵可單獨使用，亦可與更高真空泵組成獲得機組。它可廣泛用于真空鍍膜、冶煉、干燥、浸漬、脫氣造型以及化工、食品等真空作業場所。

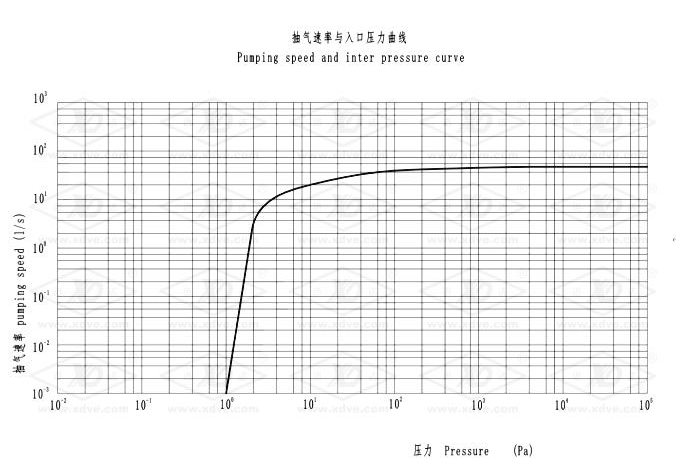

    ▲ 性能參數、曲線

    型號

    H-150

    HS-150

    HS-150F

    幾何抽氣速率

    152L/S

    152L/S

    152L/S

    極限壓力*

    分壓

    1Pa

    1Pa

    1Pa

    全壓

    6.5Pa

    6.5Pa

    6.5Pa

    長期連續工作入口

    最大壓力

    1.3×104Pa

    1.3×104Pa

    1.3×104Pa

    轉 速

    泵

    450r.p.m

    450r.p.m

    450r.p.m

    電機

    970r.p.m

    970r.p.m

    970r.p.m

    電 機

    方式

    臥式

    立式

    立式

    功率

    15kw

    11kw

    11kw

    型號

    Y180L-6

    Y160L-6

    Y160L-6

    使用泵油

    牌號名稱

    迅達真空泵專用油 或 100#真空泵油

    用量

    30kg

    25kg

    62kg

    副油箱

    ×

    ×

    √

    進排氣口徑

    進氣

    Φ150mm

    Φ150mm

    Φ150mm

    排氣

    Φ110mm

    Φ110mm

    Φ110mm

    外形尺寸

    1560×826×1299

    1108×820×1485

    1360×820×1525

    重量

    813kg

    902kg

    1005kg


    ▲ 原理與結構

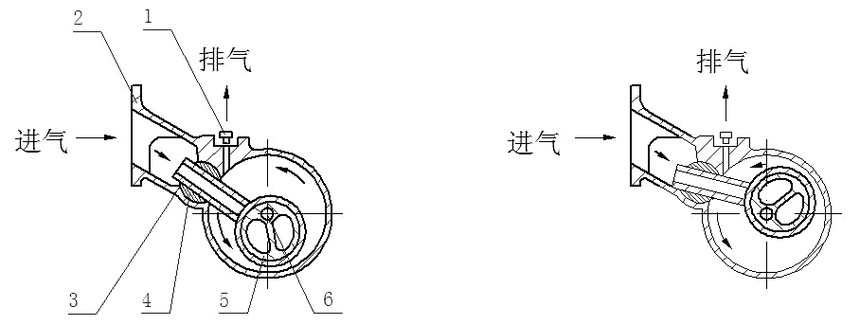

    1.泵體  2.長滑閥  3.偏心輪  4.導軌體  5.排氣閥  6.軸  7.甲、乙泵蓋（未畫出）

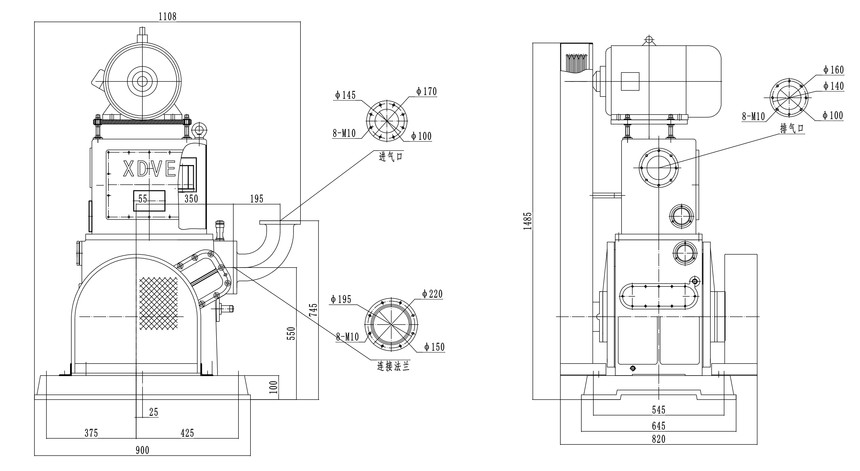

    外形及安裝圖
