• 2BV系列水環式真空泵

    • 產品詳情

    l 用途及使用范圍

           2BV系列水環式真空泵是整體結構為機泵同軸的單級泵，其軸封采用機械密封，具有結構簡單、安裝簡捷、無油、安全可靠等特點。

           2BV系列水環泵適用于抽除干燥氣體和濕潤蒸汽，吸氣壓力可達到3300Pa (絕對壓力，97%真空度)，當水環泵在吸氣壓力低于8000Pa的狀態下長期工作時，應聯接汽蝕保護管作保護作用。當水環泵配合大氣噴射器使用時，吸氣壓力可達1000Pa，此時大氣噴射器可直接安裝在水環泵的吸氣口上；當水環泵用作壓縮機時，其壓力最大可達0.26Mpa（絕對壓力）。

          2BV系列水環泵在工作過程中，由于氣體壓縮過程是等溫的，所以在壓縮和抽吸易燃易爆氣體時不易發生危險，被廣泛應用于石油、化工、電子、建材、醫療、食品等工業領域。同系列不銹鋼水環泵，更可應用于各種耐腐要求較高、衛生潔凈度要求高的場合。


    l 結構說明

    1、泵蓋； 2、圓盤； 3、葉輪； 4、平鍵； 5、機械密封； 6、泵體； 7、電機


    l 主要技術數據

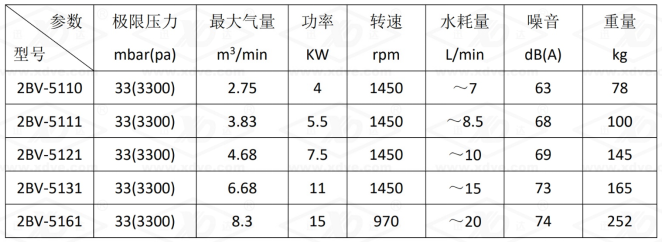

    2BV系列水環真空泵技術規格

    注：  1、表中所列數據在下列條件下測出：

    ①大氣壓力101325Pa(1013mbar)；②進水溫度15℃；

    ③吸入空氣溫度20℃；④空氣相對濕度70%。

          2、性能允許偏差±10%

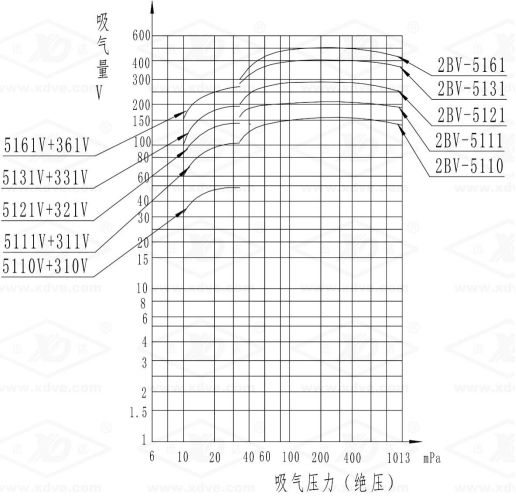

    l 性能曲線

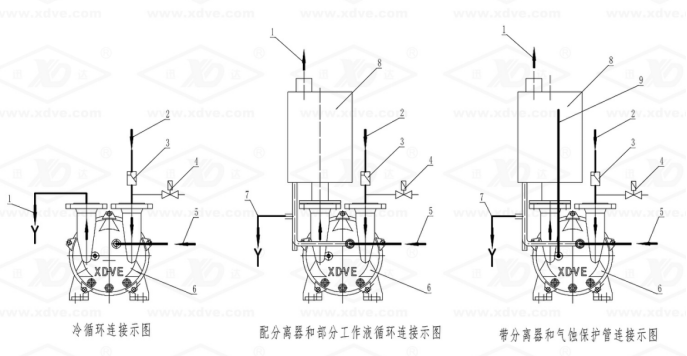

    2BV水環泵循環工作液連接示圖

    1、排氣管； 2、吸氣管； 3、逆止閥； 4、電磁閥； 5、工作液供應管；

    6、2BV真空泵； 7、溢流管； 8、汽水分離器； 9、氣蝕保護管

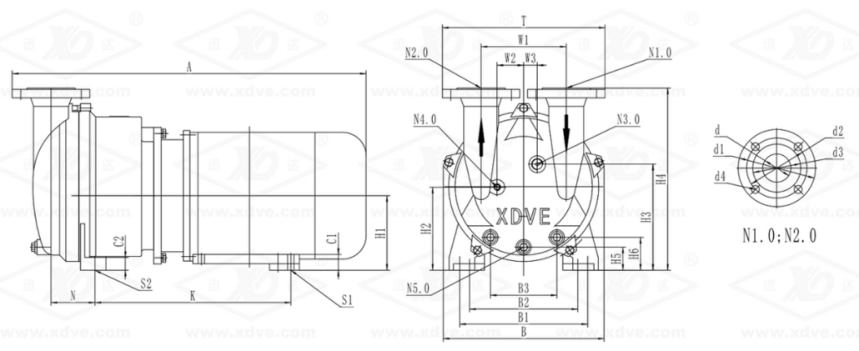

    l 2BV水環泵外形尺寸圖表


    N1.0 進氣口；N2.0 排氣口；N3.0 工作液接口；N4.0 氣蝕保護（內置）；N5.0 排水口
